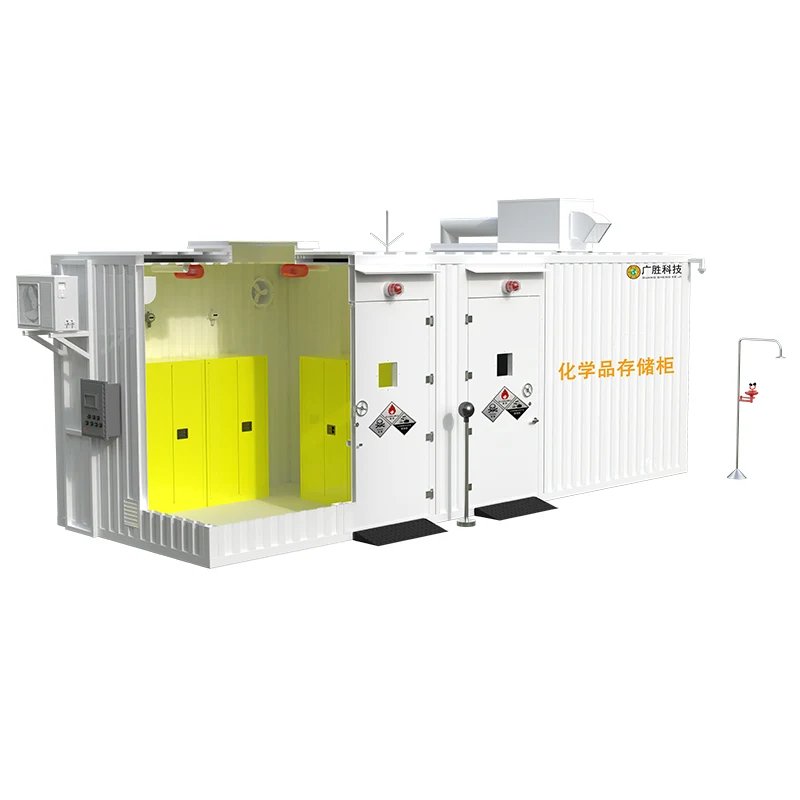

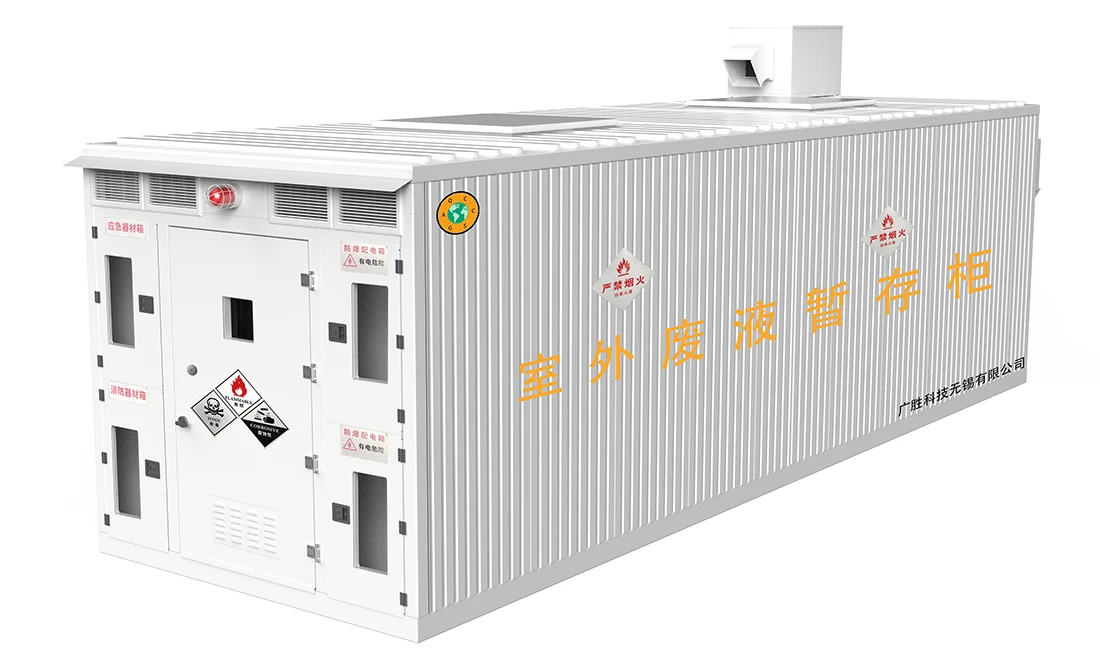

Жаяу жүретін жарылыс қаупі бар қауіпті қоқыс контейнері қоймасы

Сербиал Нөмір

Құрылым Есім

Функциясы, Параметр Сипаттама және конфигурация

1

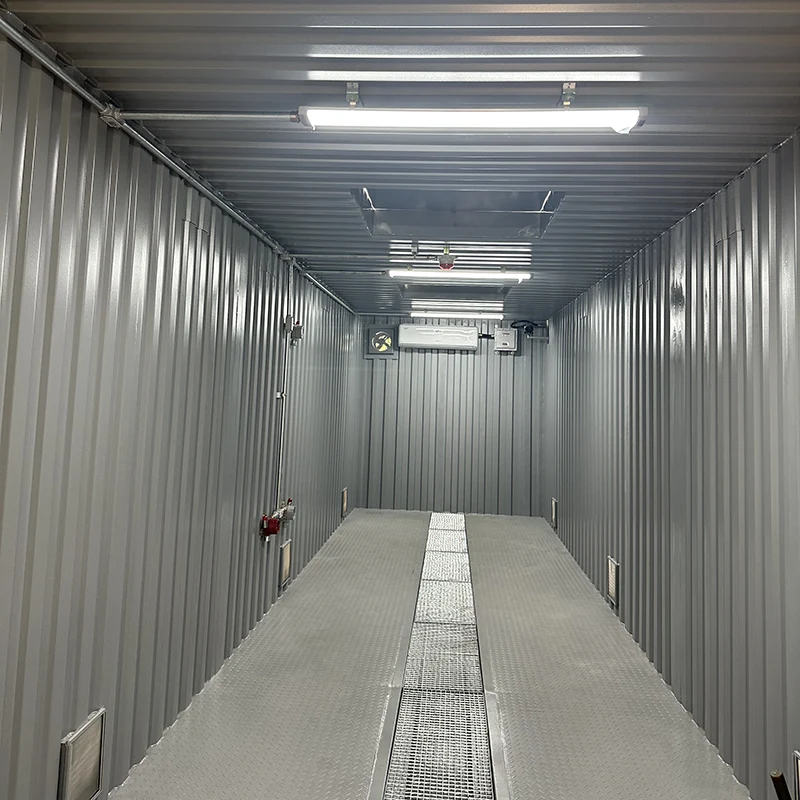

Шкаф

Кабиналы кадр негізінен жасалған 2,0 мм болат тақтайшалар. Сыртқы шкаф болаттан тұрады, тігінен гофрленген жағын - панельдер мен ұштарды - панельдер және көлденеңінен және тігінен гофрленген жоғарғы - панельдер, олардың барлығы суықтан басылған - Болат тақтайшалары. Шкафтың барлық сыртқы жағы анти шашыратылған - дат бояуы, ішкі қабырғалар коррозияға қарсы бояумен қапталған, және Төменгі жағы политетрафлуороэтиленмен шашыралған. Бүкіл шкафқа қарсы Коррозияның мүмкіндіктері.
Министрлер кабинетінің ішкі қабырғасы сыныпты өртке қарсы және окуляцияны қолданады Оқшаулау қабатының қалыңдығы ≥80mm материалдарымен материалдар.
Жарылыс болған жағдайда шкафтың үстіңгі жағы жарылыспен жабдықталған Панельдер, 2 жарылыс - желдеткіш саңылаулары 1,1 * 1.1м, және қысым - Рельеф алаңы - бұл ≥0.11m² / м³. Қысым - рельефтің беті жасалған BGV B4 стандартына сәйкес. Жарылыстың қақпақтары - венциялар панельдер тұрақты тізбектермен бітті орнатылған және автоматты түрде құлайды Қысым жеңілдетілгеннен кейін артқа. Жарылыс - желдеткіш панельдер жабдықталған Жаңбыр мен қардың алдын алу үшін қар төбенің. Жарылыс - желдеткіш қысым 580MPA.
Шкафтың есігі функциялары бар жалғыз немесе композициялық материалдардан жасалған Өрт - дәлелдеу, найзағай - дәлелдеу, антистатикалық, коррозияға қарсы және емес - ұшқын. Ол ішкі өртпен жабдықталған - күреспен күресу - бар. Итеру тақтасы есікті ашу үшін пайдаланылған кезде, ол 100-ге - декибелді іске қосады Байланыстырылған дабыл үшін дабыл дыбысы. Өрт және түрлі төтенше жағдайлар туындаған кезде, ол шкаф ішінде көптеген адамдардың тез әрі тез болатынын қамтамасыз етеді қауіпсіз қашу. Есік эвакуация бағытында ашылады және оны ашуға болады ішкі жағынан.
Министрлер кабинетінің ішкі бөлігін аудандарға бөлінуі керек. Бар Операторлар үшін жұмыс бөлмесі тиісті қорғаныс дайындық жасау сақтау аймағына кірер алдында. Жанғыш және жарылғыш зат бар шкаф ішіндегі шкафтар, ал сақтау орындарының орындалған жері бөлінген сақтау үшін әр түрлі сақталған заттарға сәйкес.

2

Интеллектуалды басқару жүйесі

2.1 Басқару жүйесі жабдықталған Әр түрлі күйді көрсете алатын 7 - дюйм толық түсті экранмен Параметрлер нақты уақыт.
2.2 Барлық жабдық микрокомпьютерлік жүйемен орталықтандырылған. Тапсырыс беруші белгілеген параметрлерге сәйкес, компьютерлік жүйе автоматты түрде және нақты - уақыт әр сенсордың параметрлерін анықтайды және Қол жеткізуді басқару, жарықтандыру, ерте ескерту және дабыл сияқты функцияларды басқарады, және температураны бақылау.
2.3. Қауіп қалу қаупі болған жағдайда, басқару жүйесі дыбысты қосады және көрнекі дабыл. Дабыл дыбысы ұзақ уақыт беретін 85 дебилден жоғары, Қашықтық ерте ескерту.

3

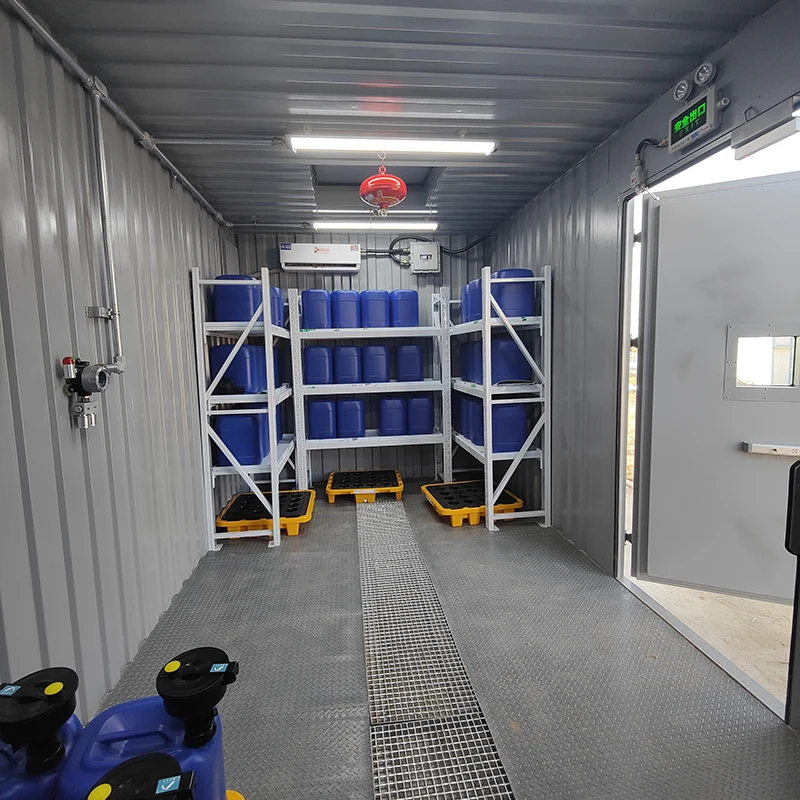

Ішкі сақтау жүйесі

Ішкі сақтау жүйесі

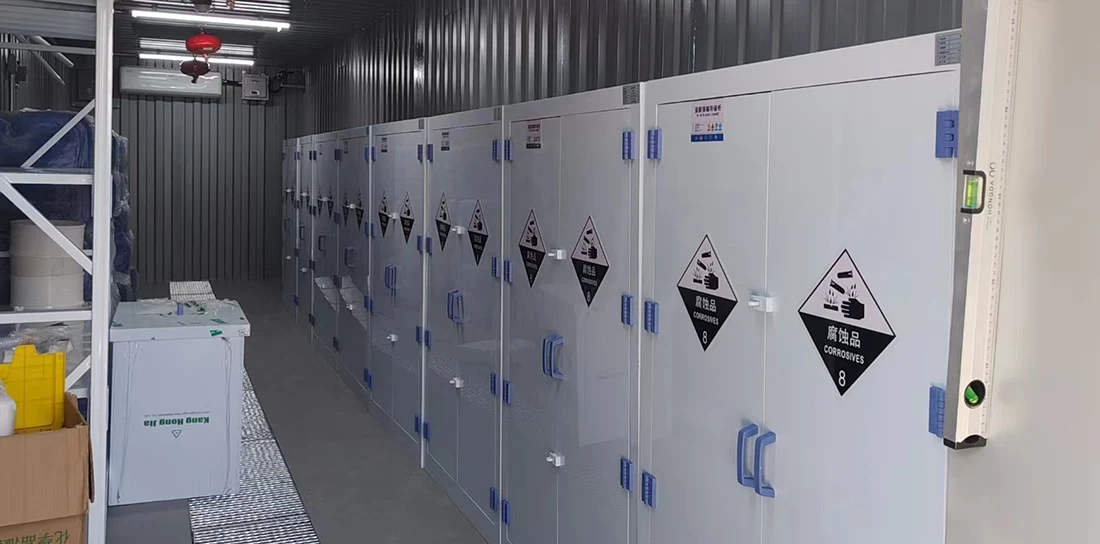

3.1 ЖУҒЫ Жарылғыш зат сақтау шкафы: 1 жиынтық
① Техникалық сипаттама: H1650W1090D460mm
3.2 улы және қауіпті сақтау шкафы: 1 жиынтық
① Техникалық сипаттама: H1650W1090D460mm

4

Желдету және шығару жүйесі

Желдету және шығару жүйесі 4 желдету жолағынан және желдетудің көп қабаттарынан тұрады.
4.1 Желдету бойынша лоуарлар шкафтың ішіне және жәндіктерде орнатылған және Кеміргіш - Дәлелдеу торлары ауа қабылдауға арналған люкс ішінде орнатылған.

5

Шығарылған газды тазарту жүйесі

5.1 Тазарту жүйесі 1 плазмалық тазартқыштан, байланыс қарсаңынан және т.б. тұрады
5.2 Шығарылған газды тазарту жүйесі шкафтан тәуелсіз болуы керек және оң жаққа техникалық қызмет көрсету үшін құбырлар арқылы шкафқа қосылған. Ол да Жұмыс кезінде шу, діріл және зиянды азайтуға көмектеседі.
5.3. Тазартудан кейін шығатын газ «интеграцияланған эмиссияға» сәйкес келеді Ауаны ластаушы заттардың стандарты (GB16297) ».
5.4 Плазмалық тазартқышқа қойылатын талаптар:
Ауаны өңдеу көлемі: 5000 м³ / сағ; Энергияны тұтыну: 400 Вт

6

Температураны басқару жүйесі

Температураны басқару жүйесі Толық ішкі - қабырғадағы өрт-окуляциялау және оналмалы қабаттан тұрады және 1 жарылыс - кондиционер.
6.1 50 мм - қалың сыныптағы өрт - дәлелдеу және жылу оқшаулағыш қабаты орнатылған ішкі температураның алдын алу үшін шкафтың ішкі қабырғасы күн сәулесі түскен кезде қызып кету.
6.2 Жарылыс - кондиционер кондиционері шкафтың ішінде орнатылған Бөлме температурасы та болған кезде ішкі температураны тиімді түрде азайтады жоғары.
6.3 Жарылысқа қойылатын талаптар - Дәлелдеу Сплит - бұл кондиционер (Терезе қондырғылары қатаң тыйым салынады, дірілді және шуылға қарсы - төмендеу қажет):
Номиналды кернеу: 220 В 50 Гц
Салқындату / жылыту үшін бағаланған ток: 10.7 / 16.5А
Су өткізбейтін рейтинг: 1p * 4
Шу (ішкі / сыртқы): 40/59DB

7

Жарылыс - электрмен жабдықтау Жүйе

Жарылыс - электрмен жабдықтау Жүйе 1 жарылыстан тұрады - Дәлелді тарату, 2 жарылыс - дәлел Шамдар және 1 жарылыс - апаттық жарық.
7.1 Негізгі басқару элементі қорабының қабығы алюминий қорытпасынан жасалған және эпоксидті шайырмен қапталған.
7.2 Ішкі жарықтандыру жарылыс - флуоресцентті лампаларды қолданады, ал а Жарылыс - шығуға арналған жарық шамы шығады.
7.3 ішкі температура сенсоры, кондиционері және жанғыш газ Сенсордың барлығы жарылысымен жасалған - дәлелдеу ерекшеліктері.
7.4 Ішкі аудандық сымдар жарылысқа сәйкес орнатылады - дәлел Талаптар.

8

Химиялық ағып кету жүйесі

8.1 ағып кетудің интеграцияланған жүйесі Шкафтың ішінде жалпы көлемнің 15% -ы болуы мүмкін.

9

Өрт - күресу және сөндіру Жүйе

9.1 Екі автоматты от жиынтығы - Құрылғылар шкафтың жоғарғы жағында орнатылған. Қашан Өрт температурасы көтеріледі, оттан құрғақ ұнтақ зат - сөндіру Құрылғы саптамадан өрт үшін азот әсерінен шығарылады - Жауынгерлік. Өрт сөндіру құрылғысы жылдамның сипаттамалары бар Өрт - сөндіру жылдамдығы және қауіпсіз пайдалану.
9.2 Төрт 2 кг қол - лақтырылған өрт - сөндіргіш құрылғылар ішінде жабдықталған Кабинет өртке қолмен лақтырылуы мүмкін - соғыс Төтенше жағдай.

10

Жеке қорғаныс құралдары

10.1 Кірістірілген жеке Қорғаныс жабдықтар қорабы 2 арнайы қорғаныс жиынтығымен жабдықталған Киім, арнайы қорғаныс маскаларының 2 жиынтығы, 2 жұп қорғаныс қолғаптары, 2 Қорғаныс көзілдірігі және басқа да жеке қорғаныс құралдарының жұптары.
10.2 Сондай-ақ, ол сонымен қатар ағып кету адсорбция жастықшаларының 1 жиынтығын, 10 дана адсорбция мақта және басқа адсорбциялық материалдардың 2 жиынтығы.

11

Электростатикалық қорғаныс құрылғысы

11.1 Адам ағзасы электростатикалық Шығару бағанында шкаф есігінде орнатылады, ол негізгіге қосылған шкаф корпусы. Қызметкерлер оны тастауға дейін оған қол тигізе алады электростатикалық қауіптердің алдын алу үшін олардың денелеріндегі статикалық заряд.
11.2 Негізгі жағынан тәуелсіз найзағай және кернеуді қорғаушы орнатылды Электростатикалық қауіптердің алдын алу үшін электрмен жабдықтауға кіру нүктесі.
11.3 Электростатикалық босату жүйесі үш 2500505 мм құрайды шкафтың болуын қамтамасыз ету үшін бұрышқа үтіктейтін үтіктер тікелей жерге енгізілген Статикалық электр энергиясы 4ω-ден аз.

12

Бейнебақылау жүйесі

12.1 Бір жарылыс - дәлелді бейне Бақылау камерасы шкаф ішінде орнатылған, ультра жоғары - жоғары - Анықтамасы 960p ажыратымдылығы және түнгі инфрақызыл бақылау функциясы.
12.2 Бір ультра - жоғары - Анықтама 960p 960p Перифериялық бақылау камерасы сыртынан орнатылған.
12.3 RJ45 желілік порты мектептің негізгі құралымен байланыс үшін сақталған Мониторинг жүйесі.
12.4 Бейнебақылау жүйесінде сақтау және жад функциясы бар, ол бір айдан астам бақылау деректерін жаза алады және оны қарауға болады кез келген уақытта ұялы телефондар мен компьютерлер.

13

Қашықтан бақылау жүйесі

13.1 Біреуі ылғалдылықтың әрқайсысын орнатады индикаторлық құрылғы, температура сенсорлық құрылғы және жанғыш газ Анықтандыру құрылғысы шкафтың ішінде орнатылған, оның ішінде жарықдиодты Іштің ішкі ортасын бақылау үшін сайт деректерін көрсету функциясы шкафы.
13.2 Әр сенсорлық құрылғы шкафтың ішін нақты уақыт режимінде бақылай алады Тәулік бойы күніне 24 сағат. Индикаторлар орнатылған қауіпсіздік мәндеріне жеткенде, басқару элементі Жүйе әр түрлі жою шаралары мен дабылдарды санайды.
13.3 Параметр индикаторлары белгіленген мәндерге жеткенде, бақылау Жүйе тұтынушыға хабарлау және еске салу үшін мәтіндік хабарлама жібереді.

14

Төтенше жағдай

14.1 Төтеншедан қашу есігі ішкі жағынан ашылуы шкафтың артында орнатылады. Төтенше жағдай Жарықтандыру шамы және қауіпсіздіктен шығу индикаторы төтенше жағдайдың үстінде орнатылады Қызметкерлерді төтенше жағдайда эвакуациялауға арналған есік.

15

Төтенше және душ

15.1 Душтың биіктігі 2100 мм ± 20 мм, ал қайнатқыштың биіктігі - 1030 мм ± 20 мм.
15.2 Қас бояу мен душ Су304 тот баспайтын - болаттан жасалған құрама құрылымды қолданыңыз, Су қысымына төтеп бере алады> 5 кг / см.
15.3 Ол шкаф есігіндегі бір жағына орнатылады және оған жетуге болады Төтенше жағдайдағы 5-тен кейін.

Өнім үлгісі

Өнімнің параметрлері

Gs-zcg01

Өлшемдер (м): L4W3H2.8

Вольтаж (V): 380

Жалпы Қуат (кВ): 6

Ішкі Көлемі (м³): 25

Жалпы масса (T): 5.5

Ауа көлемі (м³ / сағ): 3864-7728

Сүзу Сыйымдылығы (м³ / сағ): 1704

Шу (дБ): ≤70

Қатты және Сұйық сақтау сыйымдылығы (T): сұйықтықты сақтау сыйымдылығы 2,88; Қатты сақтау Сыйымдылығы - 3,6

Gs-zcg02

Өлшемдер (м): L6W3H2.8

Вольтаж (V): 380

Жалпы Қуат (кВ): 6

Ішкі Көлемі (м³): 30

Жалпы масса (T): 6.5

Ауа көлемі (м³ / сағ): 3864 - 7728

Сүзу Сыйымдылығы (м³ / сағ): 1704

Шу (дБ): ≤70

Қатты және Сұйық сақтау сыйымдылығы (T): сұйықтықты сақтау сыйымдылығы 4,08, және қатты Сақтау қабілеті - 5.

Gs-zcg03

Өлшемдер (м): L9W3H2.8

Вольтаж (V): 380

Жалпы Қуат (кВ): 6

Ішкі Көлемі (м³): 30

Жалпы масса (T): 9.5

Ауа көлемі (м³ / сағ): 3864 - 7728

Сүзу Сыйымдылығы (м³ / сағ): 1704

Шу (дБ): ≤70

Қатты және Сұйықтық сақтау сыйымдылығы (T): сұйықтықты сақтау сыйымдылығы - 6,58, және қатты Сыйымдылығы - 8,4.

Gs-zcg04

Өлшемдер (м): L12W3H2.8

Кернеу (v): 380

Жалпы Қуат (кВ): 6

Ішкі Көлемі (м³): 60

Жалпы масса (T): 10.5

Ауа көлемі (м³ / сағ): 3864 - 7728

Сүзу Сыйымдылығы (м³ / сағ): 1704

Шу (дБ): ≤70

Қатты және Сұйық сақтау сыйымдылығы (T): Сұйық сақтау сыйымдылығы 7,92, және Қатты сақтау сыйымдылығы - 10,5.
