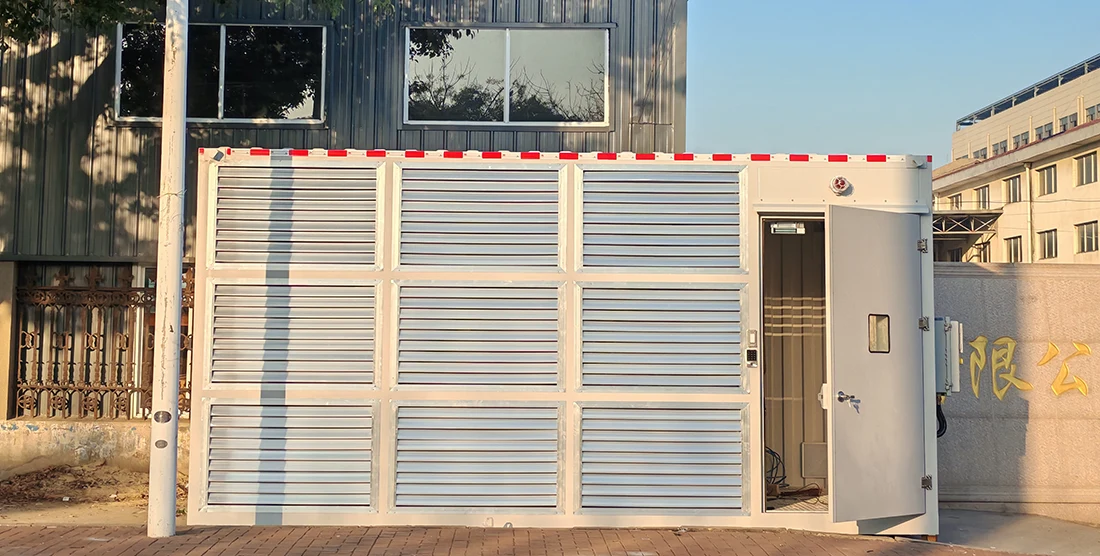

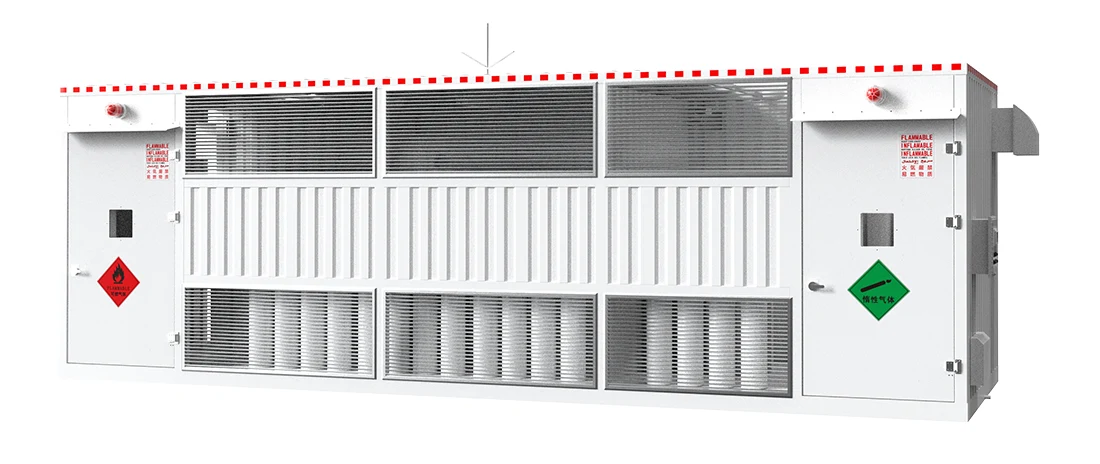

Жаяу жүру, жарылысқа қарсы газ цилиндрінің контейнер қоймасы

Сериялық нөмір

Құрылымның атауы

Функция, параметр Сипаттама және конфигурация

1

Шкаф

Шкафтың жақтауы негізінен 2,0 мм бортаннан жасалған а Болат тақтайшалар. Сыртқы шкафы болат жақтаудан, тігінен тұрады Гофрленген жағы - панельдер және ақырғы панельдер, көлденең және тігінен гофрленген үстіңгі тақтайшалар, олардың барлығы суық иеленген болаттан басылған Пластиналар. Шкафтың барлық сыртқы жағы ry-the-мен боялған, Ішкі қабырғалар коррозияға қарсы бояумен қапталған, ал төменгі жағы Политетрафлуороэтиленмен бүрку. Бүкіл шкафта коррозияға қарсы Мүмкіндіктер.
Министрлер кабинетінің ішкі қабырғасы сыныпты өртке қарсы және окуляцияны қолданады Оқшаулау қабатының қалыңдығы ≥150mm материалдарымен материалдар.
Жарылыс болған жағдайда шкафтың үстіңгі жағы жарылыспен жабдықталған Панельдер, 3 жарылыс бар, желдеткіш саңылаулары 1,1 * 1.1м, және Қысым - бедерлі аймақ - бұл ≥0.11m² / м³. Қысым - рельефтің беті жасалған BGV B4 стандартына сәйкес. Жарылыстың қақпақтары - венциялар панельдер тұрақты тізбектермен бітті орнатылған және автоматты түрде құлайды Қысым жеңілдетілгеннен кейін артқа. Жарылыс - желдеткіш панельдер жабдықталған Жаңбыр мен қардың алдын алу үшін қар төбенің. Жарылыс - желдеткіш қысым 580MPA.
Шкафтың есігі функциялары бар жалғыз немесе композициялық материалдардан жасалған Өрт - дәлелдеу, найзағай - дәлелдеу, антистатикалық, коррозияға қарсы және емес - ұшқын. Ол ішкі өртпен жабдықталған - күреспен күресу - бар. Итеру тақтасы есікті ашу үшін пайдаланылған кезде, ол 100-ге - декибелді іске қосады Байланыстырылған дабыл үшін дабыл дыбысы. Өрт және түрлі төтенше жағдайлар туындаған кезде, ол шкаф ішінде көптеген адамдардың тез әрі тез болатынын қамтамасыз етеді қауіпсіз қашу. Есік эвакуация бағытында ашылады және оны ашуға болады ішкі жағынан.

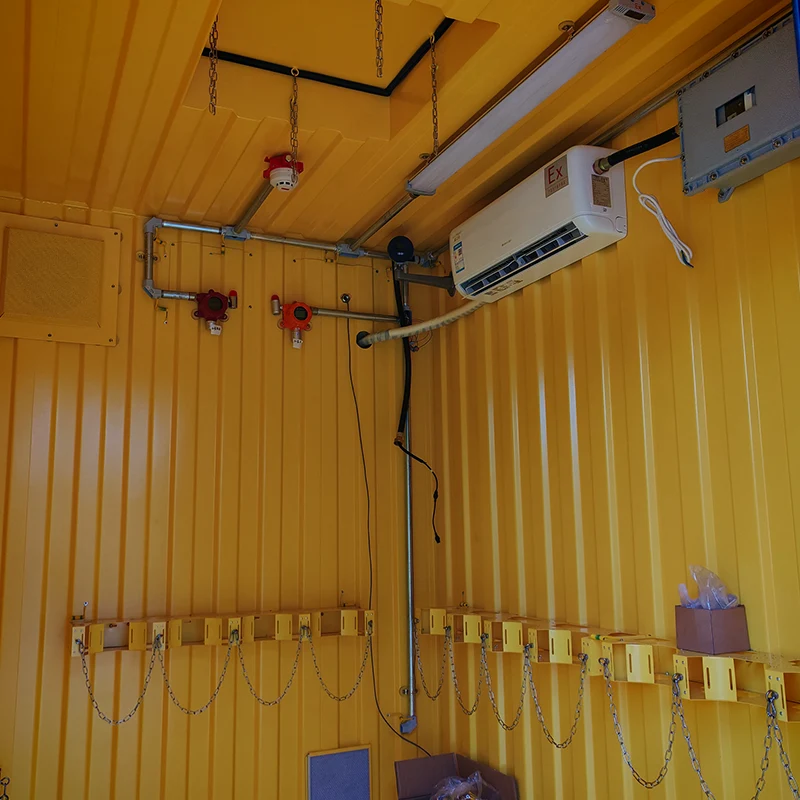

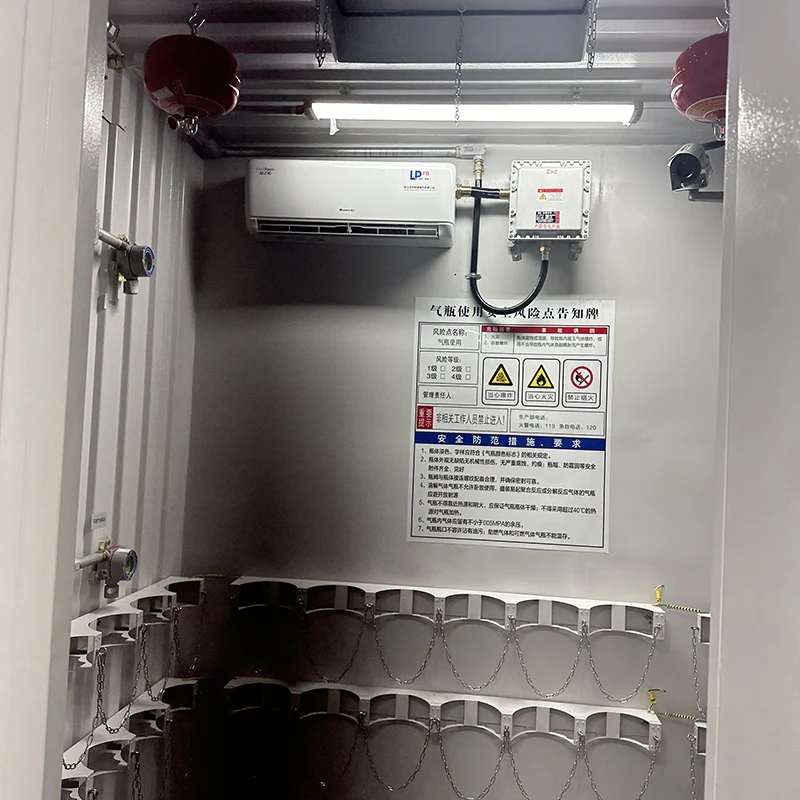

Газды бекіту үшін шкаф ішінде газ цилиндрін бекіту жақшалар бар цилиндрлер.

2

Интеллектуалды басқару жүйесі

2.1 Басқару жүйесі 7 дюйммен жабдықталған - әр түрлі параметрлердің күйін нақты түрде көрсете алатын түс экраны - уақыт.
2.2 Барлық жабдық микрокомпьютерлік жүйемен орталықтандырылған. Тапсырыс беруші белгілеген параметрлерге сәйкес, компьютерлік жүйе автоматты түрде және нақты - уақыт әр сенсордың параметрлерін анықтайды және Қол жеткізуді басқару, жарықтандыру, ерте ескерту және дабыл сияқты функцияларды басқарады, және температураны бақылау.
2.3. Қауіп қалу қаупі болған жағдайда, басқару жүйесі дыбысты қосады және көрнекі дабыл. Дабыл дыбысы ұзақ уақыт беретін 85 дебилден жоғары, Қашықтық ерте ескерту.

3

Ішкі сақтау жүйесі

Ішкі Сақтау жүйесі

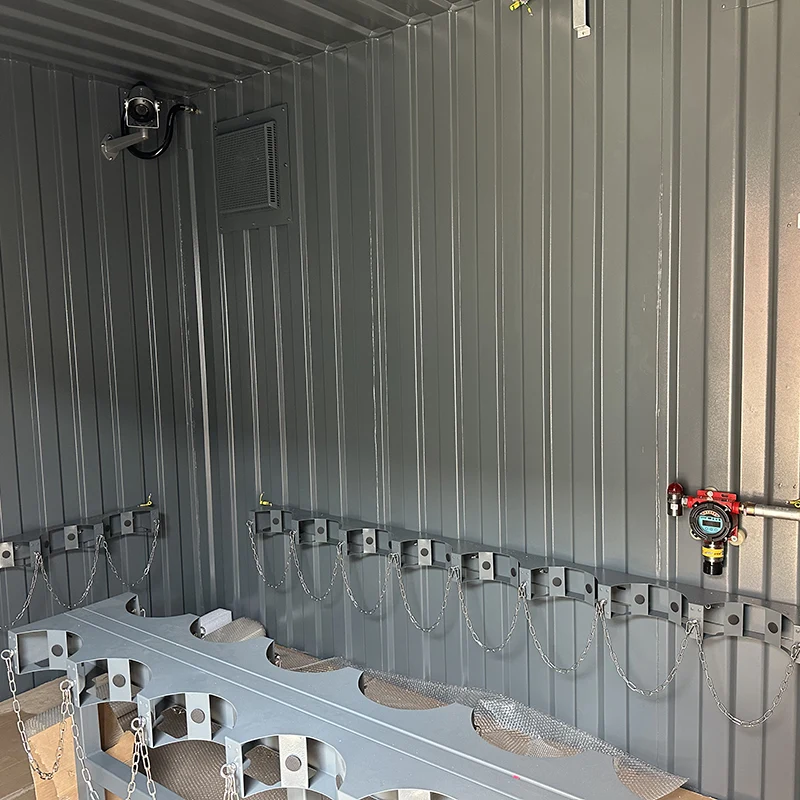

3.1 газ Цилиндрді бекіту жақшалар: 45 жиынтық

4

Желдету және шығару жүйесі

Желдету және шығару жүйесі 4 желдетуден тұрады Луверлер және желдетудің коллекторлары.
4.1 Желдету бойынша лоуарлар шкафтың ішіне және жәндіктерде орнатылған және Кеміргіш - Дәлелдеу торлары ауа қабылдауға арналған люкс ішінде орнатылған.

5

Температураны басқару жүйесі

Температураны басқару жүйесі толығымен тұрады - Ішкі - қабырғадағы өрт - дәлелдеу және жылу оқшаулағыш қабаты және 3 жарылыс - дәлел Кондиционерлер.
5.1 50 мм - қалың сыныптағы өрт - дәлелдеу және жылу оқшаулағыш қабаты орнатылған ішкі температураның қызып кетуіне жол бермеу үшін шкафтың ішкі қабырғасы күн сәулесіне түскен кезде.
5.2 Жарылыс - кондиционерлер кабинеттің ішіне орнатылған Бөлме температурасы та болған кезде ішкі температураны тиімді түрде азайтады жоғары.
5.3 Жарылысқа қойылатын талаптар - Дәлелдеу Сплит - Кондиционерлер (Терезе қондырғылары қатаң тыйым салынады, дірілді және шуылға қарсы - төмендеу қажет):
Номиналды кернеу: 220 В 50 Гц
Салқындату / жылыту үшін бағаланған ток: 10.7 / 16.5А
Су өткізбейтін рейтинг: 1p * 4
Шу (ішкі / сыртқы): 40/59DB

6

Жарылыс - электрмен жабдықтаудың дәлелді жүйесі

Жарылыс - электрмен жабдықтау жүйесі 1-ден тұрады Жарылыс - дистрибуция, 3 жарылыс - төзімді шамдар және 3 Жарылыс - апаттық шамдар.
6.1 Негізгі басқару элементі қорабының қабығы алюминий қорытпасынан жасалған және эпоксидті шайырмен қапталған.
6.2 Ішкі жарықтандыру жарылыс - серпімді люминесцентті шамдарды қолданады және Жарылыс - шығатын апаттық шамдар шығуларда орнатылған.
6.3 ішкі температура сенсоры, кондиционерлер және жанғыш газ Сенсордың барлығы жарылысымен жасалған - дәлелдеу ерекшеліктері.
6.4 Схема сымдары жарылысқа байланысты орнатылады - дәлел Талаптар.

7

Өрт - күрес және сөндіру жүйесі

7.1 Үш үш жиынтық - сөндіру Құрылғылар шкафтың жоғарғы жағында орнатылған. Өрт болған кезде Температура көтеріледі, өртіндегі құрғақ ұнтақ зат - сөндіргіш құрылғы Саңылаулардан азотпен өрт сөндіру үшін шығарылды - күрес. Та Өрт сөндіру құрылғысы тез өрттің сипаттамалары бар - сөндіру Жылдамдық және қауіпсіз пайдалану.

8

Электростатикалық қорғаныс құрылғысы

8.1 Адам ағзасы Электростатикалық шығарылым бағанында орнатылған шкафтың есігі шкафтың негізгі корпусына қосылған. Қызметкерлер штаты олардың денелеріндегі статикалық зарядты зарядтауға дейін қол тигізе алады электростатикалық қауіптердің алдын алу үшін.
8.2 Бастапқыда тәуелсіз найзағай және кернеудің қорғаушысы орнатылған Электростатикалық қауіптердің алдын алу үшін электрмен жабдықтауға кіру нүктесі.
8.3 Электростатикалық шығарылым жүйесі үш 2500 * 50 * 5 мм бұрыштан тұрады шкафтың статистикалық болуын қамтамасыз ету үшін үтіктер тікелей жерге енгізілген Электр энергиясы 4ω-ден аз.

9

Бейнебақылау жүйесі

9.1 Бір жарылыс - бейнебақылау камерасы Әр шкафтың ішінде орнатылған, ультра - жоғары анықтама 960p ажыратымдылығы бар Түн - уақытты инфрақызыл бақылау функциясы.
9.2 Бір ультра - жоғары - анықтама 960p Перифериялық бақылау камерасы сыртынан орнатылған.
9.3 RJ45 желілік порты мектептің негізгі орталығына қосылу үшін сақталған Мониторинг жүйесі.
9.4 Бейнебақылау жүйесінде сақтау және жад функциясы бар, ол бір айдан астам бақылау деректерін жаза алады және оны қарауға болады кез келген уақытта ұялы телефондар мен компьютерлер.

10

Қашықтан бақылау жүйесі

10.1 Біреуі ылғалдылық индикаторының әрқайсысын орнатыңыз, a Температураны есту құрылғысы, жанғыш газды бақылауды, және шкафтың ішінде түтін детекторы орнатылған, оның ішінде сайттар шкафтың ішкі ортасын бақылау үшін дисплей функциясы.
10.2 Әр сенсорлық құрылғы шкафтың ішін нақты уақыт режимінде бақылай алады Тәулік бойы күніне 24 сағат. Индикаторлар орнатылған қауіпсіздік мәндеріне жеткенде, басқару элементі Жүйе әр түрлі жою шаралары мен дабылдарды санайды.
10.3 Параметр индикаторлары белгіленген мәндерге жеткенде, бақылау Жүйе тұтынушыға хабарлау және еске салу үшін мәтіндік хабарлама жібереді.

11

Төтенше жағдай

11.1 Төтенше жарықтандыру шамдары және қауіпсіздіктен шығу Көрсеткіштер қызметкерлердің қызметкерлерін жеңілдету үшін шкафтың есігінің үстінде орнатылған Төтенше жағдайдағы эвакуация.

12

Төтенше және душ

12.1 Душтың биіктігі 2100 мм ± 20 мм, ал Қаңғыштың биіктігі - 1030 мм ± 20 мм.
12.2 Кері бұру мен душ қабылдау Су304 тот баспайтын - болаттан жасалған біріктірілген құрылым, Су қысымына төтеп бере алады> 5 кг / см.
12.3 Ол шкаф есігіндегі бір жағында орнатылған және оған жетуге болады Төтенше жағдайдағы 5-тен кейін.

Өнім үлгісі

Өнімнің параметрлері

Gs-gcw

Басты Шкафтың өлшемдері (ұзындығы, ені, биіктігі)

H2800 * W3000 * L4000 мм

H2800 * W3000 * L6000 мм

H2800 * W3000 * L9000mm

H2800 * W3000 * L12000mm

Болуы мүмкін реттелген.

(Жалпы 2,0 гофрленген парақтан жасалған екі қабатты қораптың құрылымы)

Жарылыс - кондиционер

Қуат: 1.5 кВт (ауа-кондиционерді қашықтан басқаруды қоса). Мүмкіндікті қамтамасыз етеді шкаф ішіндегі температура жоғары температурада жоғары деңгейде қалады - Температура жазы.

Луверлер

Ұзындығы: 260 мм; Биіктігі: 280 мм

Жарылыс - Желдеткіш

Қуат: 0,18 кВт; Ауа көлемі: желдету және ауа үшін 2280 м³ / сағ айырбастау

Желдеткіштің қақпағы + Сүзгі қорабы

Жабдықталған Сүзу мақсатында мақта мақта қосылған активтендірілген көміртегі

Тор (Жарылуға арналған бақылау - желдеткіш қосқышы)

Көрсету Керме

Тексеру Бақылау бейнелері үшін

Жарылыс - Proof камерасы

Қолданылған Дисплей экранымен бірге

Қауіпсіздік Құлыптау

Әсер ету - Есіктің төзімді құлпы

Газ Шоғырлану дабылы жүйесі

Қабілеті Қосу - Сайт және қашықтағы дабылдар

Найзағой Бөңгір

-Ға Найзағайдан қорғау

Дөңгелек Жарылыс - Дәлелдеу шамы

Қуат: 40w; Жарылыс - дәлелдеу

Аса қажеттілік Жабдық шкафы

Құрамында: Портативті өрт сөндіргіштер, өрт - төзімді көрпелер, қашу маскалары және т.б.

Құрғақ - Ұнтақты өрт сөндіргіштер

-Ға Төтенше жағдайда сақтық көшірме

От - Төзімді көрпелер

-Ға Төтенше жағдайда сақтық көшірме

Қашу Бүркелер

-Ға Төтенше жағдайда сақтық көшірме

Тоқтатылды Өрт сөндіргіштер

Автоматты түрде температура 68 ° C-қа жеткенде, қуаттылығы 4 кг Өрт - күрес функциясы

Бекіту Дене құрылысы

Тотсыз - 40 және 50L газ баллондары үшін қолайлы болат тізбектер

Қарсы Слип пандус

Жасалған Слипке қарсы және оңай өңдеуге арналған тексерілген нөмірлер

Жаңбыр Паналау

-Ға Жаңбырдан қорғау

Жарылыс - Дәлелдеу қорабы

Бүкіл Электр қорабы жоғары сапалы болат тақталардан жасалған және өте жақсы өрт - алдын-алу көрсеткіштері. Негізгі қуат қосқышы және желдеткіш контроллері Қораптың ішінде орнатылған.

Статистикалық Жерлендіргіш сым

Антиге қарсы Статикалық мақсаттар

Қуат сымы + Tee + дөңгелек түтік

Электр Құрылғының қуат сымдары, үш жақты шынтақ сымдары, кабельді орналастыру Түтіктер және ілмектер

Пайдаланушы Ақпараттық пакет

Пайдаланушы Қолмен, сәйкестік сертификаты, кепілдік картасы, жабдықтар тізімі және әртүрлі Сертификаттар

Қауіпсіздік Белгілер

-Ға Ескерту және еске салу мақсаттары
