Шығарылым түрі ашық жарылыс-жарылыс контейнері қоймасы

Сербиал Нөмір

суспъiк Есім

Функциясы, Параметр Сипаттама және конфигурация

1

Шкаф

Та Шкаф жақтауы негізінен 2,0 мм болаттан жасалған корттан жасалған. Сыртқы кабинет болаттан жасалған жақтаудан, тік гофрленген бүйірлік панельдерден және соңғы беттерден тұрады сондай-ақ көлденең және тік грхгругоздармен, олардың барлығы суық проментті болат тақтайшалардан басылған. Шкафтың барлық сыртқы жағы Датқа қарсы бояумен шашыратылған, ішкі қабырға коррозияға қарсы тұрады бояу, ал төменгі жағы политетрафлуороэтиленмен шашыратады, оны қосу бүкіл шкафта коррозияға қарсы мүмкіндіктер болуы керек.

Та Министрлер кабинетінің ішкі қабырғасы сыныпты отқа төзімді және жылу оқшаулағышты қолданады Материалдар және жылу оқшаулағыш қабаттың қалыңдығы ≥80mm құрайды.

Егер Жарылыс болғандықтан, шкафтың жоғарғы жағы жарылыспен жабдықталған панель. Әрқайсысы 1,1 * 1.1м, әрқайсысы 2 жарылыс желдеткіші бар, олардың әрқайсысы бар Жарылыс алаңы ≥0.11m² / м³. Жарылыс желдеткіші BGV B4 стандартына сәйкес жасалған. Жарылыстың қақпағы желдету тақтасы бос орнатылған және бекітілген тізбекпен жабдықталған Жарылыс вентиляциясы аяқталғаннан кейін автоматты түрде құлайды. Та Жаңбыр мен қардың алдын алу үшін жарылыс желдеткіш тақтасында қар жауды Жарылыс желдеткіш қысымы 580 МПа құрайды.

Та шкаф есігі, мысалы, функциялары бар бір немесе композиттік материалдардан жасалған Өрттің алдын алу, найзағайдан қорғау, статикалық, коррозияға қарсы және анти-коррозия және ұшқын емес. Ол қосылған өрт сөндірулі құлыппен жабдықталған. Қашан есікті итеру шыбығы ашады, ол 100 дабылды іске қосады Теңіз және байланыс дабылы. Есік эвакуация бағытында ашылады және ішкі жағынан ашылуы мүмкін.1.6 Кабинеттің ішкі бөлігі бөлінеді Қорғағыштар жасау үшін операторлар үшін аудандар және жұмыс бөлмесі орнатылады Сақтау аймағына кірер алдында дайындық.

2

Ақылды Басқару жүйесі

2.1 Басқару жүйесі 7 дюймдік толық түсті экранмен жабдықталған, оны көрсете алады Әр түрлі параметрлердің нақты уақыт режимінде мәртебесі.2.2 Барлық құрылғы бар микрокомпьютерлік жүйемен орталықтандырылған. Параметрлер бойынша Тапсырыс беруші орнатқан, жүйе автоматты түрде және нақты анықтайды Әр түрлі сенсорлардың параметрлері, сонымен қатар қол жеткізуді басқару сияқты функциялар, Жарықтандыру, ерте ескерту және дабыл және температураны басқару.2.3 Ықтимал қауіп, жүйе дыбыстық және көрнекі дабылды қосады және Дабыл дыбысы 85-тен жоғары, алыс қашықтыққа ескерту береді.

3

Желдеткіш және шығару жүйесі

Та Желдету және шығару жүйесі 4 желдету жолағынан тұрады және Желдету құбырларының көп қабаттары. Желдету бойынша лоуарлар ішке орнатылған Шкаф және жәндікке қарсы және егеуқұйрыққа қарсы таза желі тұр ауа қабылдау үшін.

4

Тауысу Газ тазарту жүйесі

4.1 1 плазмалық тазартқыштан тұрады, құбырлардың көп қабатын байланыстыратын және т.2.2 шкафтан тәуелсіз және шкафқа құбырлар арқылы қосылған, ол техникалық қызмет көрсетуге ыңғайлы және шу, діріл және жұмыс кезінде қызметкерлерге зиян келтіру.4.3. Содан кейін шығарылатын газдың шығарындылары Тазартудан тазарту «GB16297» -ге толық шығарылымға сәйкес келеді Атмосфералық ластаушы заттардың стандарты ».4.4 Плазмаға қойылатын талаптар Тазартқыш: Ауаның тазарту көлемі 5000 м³ / сағ құрайды, ал энергияны тұтыну 400 Вт құрайды.

5

Температура Басқару жүйесі

Бұл толық ішкі қабырға отқа төзімді және жылу оқшаулағыш қабаттан және 1 Жарылыс өткізбейтін кондиционер. 5.1 50 мм-ден астам сыныптағы отқа төзімді және Ыстық оқшаулағыш қабат шкафтың ішкі қабырғасына орнатылды Егер ашылған кезде ішкі температураның тым жоғары болуын болдырмаңыз Sun Light.5.2 Шкафтың ішінде жарылысқа қарсы кондиционер бар, бөлме ішінде шкаф ішіндегі температураны тиімді түрде азайтуға болады температура тым жоғары.5.3 Жарылысқа қарсы ауаға қойылатын талаптар Жайлағыш (терезенің кондиционерлері қатаң тыйым салынады және Дірілге қарсы және шуға қарсы шаралар қажет): Номиналды кернеу 220 В құрайды 50Гц, салқындату / жылыту үшін бағаланған ток - 10.7 / 16.5А, су өткізбейтін сорғы IP * 4 және шу деңгейі (ішкі / сыртқы / сыртқы) 40/59 дБ құрайды.

6

Жарылыс - электрмен жабдықтаудың дәлелді жүйесі

Бұл жарылысқа қарсы 1 дистрибуция, 4 жарылыс жарылыстарынан және 1 Жарылыс жарылысы 6.1 Негізгі бақылаудың сыртқы қабығы Тарату қорабы алюминий қорытпаларынан жасалған және эпоксидпен қапталған шайыр.6.2 Ішкі жарықтандыру үшін жарылысқа қарсы флуоресцентті шамдар қолданылады, және жарылысқа қарсы апаттық шамдар шығады.6.3 ішкі температура сенсоры, кондиционері және жанғыш газ сенсоры барлығы Жарылысқа қарсы конструкцияларды қабылдаңыз .6.4 Кабинеттің ішкі схемасы жарылысқа қарсы талаптарға сәйкес белгіленеді.

7

Химиялық Ағып кету жүйесі

Та шкаф ішінде ағып кетудің интеграцияланған жүйесі жалпы санның 15% құрайды Дыбыс деңгейі.

8

От - Жауынгерлік және сөндіру жүйесі

Ана жерде - бұл 1-ші құбыр түріндегі автоматты өрт сөндіру құрылғысының жиынтығы шкафы. Температура өртке байланысты көтерілгенде, құрғақ ұнтақ зат Өрт сөндіргіш құрылғы астындағы саптамадан шығарылады Өртті сөндіруге арналған азоттың әрекеті. Өрт сөндіру құрылғысы Жылдам өрт сөндіру жылдамдығы және қауіпсіз пайдалану.

9

Өзінің Қорғаныс жабдықтары

9.1 а Кіреберісте адам денесінің статикалық разрядты баған орнатылды шкафтан және министрлер кабинетінің негізгі органына қосылған. Ол үшін қолданылады қызметкерлер статикалық электр қуатын төгуге кірер алдында тиеді олардың органдарында жүргізіліп, статикалық электр энергиясының қауіптілігін болдырмайды.9.2 A Негізгі электрмен жабдықтауға тәуелсіз найзағайдың қорғаушысы орнатылды статикалық электр қуатына зиян келтірмеу үшін кіру нүктесі.9.3 Статикалық электр Шығару жүйесі өлшемдері 2500505 мм болатын үш бұрышты үтіктерден тұрады статикалық электр қуатын қамтамасыз ету үшін тікелей жерге енгізілген шкаф 4-тен аз.

10

Вызшақ Бақылау жүйесі

10.1 Шкаф ішінде 1 жарылғышқа қарсы бейнебақылау камерасы бар, олар бар Ультра жоғары анықтама 960p ажыратымдылығы мен түнгі инфрақызыл бақылау Функция.10.2 960p перифериялық бақылаудың 1 ультра жоғары анықтамасы бар камера Сыртта орнатылған.10.3 RJ45 желілік порты қондыру үшін сақталған мектептің жалпы бақылау жүйесімен.10.4 Бейнебақылау Жүйеде сақтау және жад функциясы бар, ол бақылау деректерін жаза алады Бір айдан астам уақыт бойы және оны кез-келген уақытта ұялы телефондарда көруге болады және Компьютерлер.

11

Шалғайдағы Мониторинг жүйесі

11.1 Құрылғыны, температураны анықтайтын ылғалдылық жиынтығы бар, және жанғыш газды бақылау құрылғысы сәйкесінше шкаф, сайтындағы дисплейдің дисплейі бар, олар қолданылады шкафтың ішкі ортасын бақылау.11.2 Әр сенсорлық құрылғы Шкафтың ішкі көрінісін нақты уақыт режимінде 24 сағат ішінде бақылай алады. Қашан Индикаторлар орнатылған қауіпсіздік мәндеріне, әр түрлі өлшемдер мен дабылдарға жетеді интеллектуалды бақылау жүйесі арқылы орындалады.11.3 Параметр индикаторлары белгіленген мәндерге жетеді, бақылау жүйесі жіберіледі Клиенттерге назар аударуды ескерту үшін мәтіндік хабарлама туралы хабарландырулар.

12

Аса қажеттілік Кері бұру және душ

12.1 Душтың биіктігі 2100 мм ± 20 мм, ал көзге түсетін биіктігі бар 1030mm ± 20mm.12.2 Қас бояу мен душ қабылдаған құрама құрылымды пайдаланыңыз Су 304 тот баспайтын болаттан, бұл су қысымына төтеп бере алады > 5 кг / см².12.3 ол шкаф есігіндегі бір жағына орнатылды және мүмкін Төтенше жағдайда 5 секунд ішінде қол жеткізіңіз.

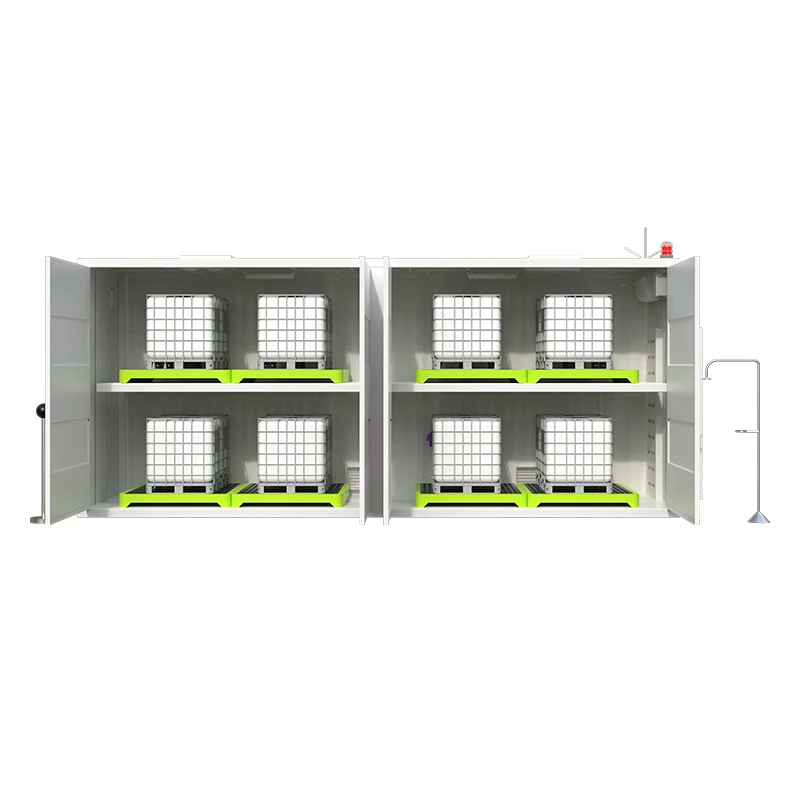

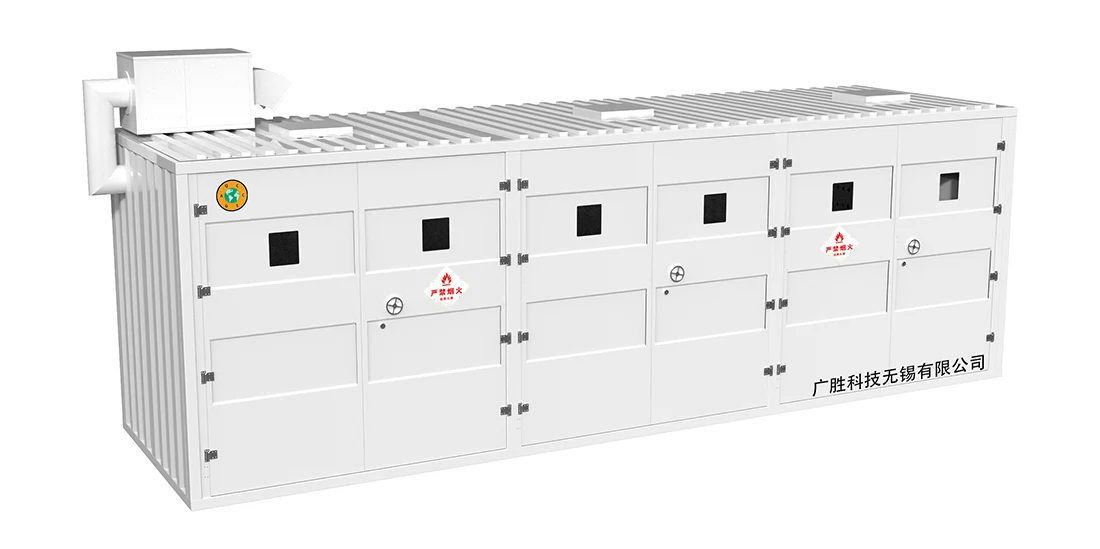

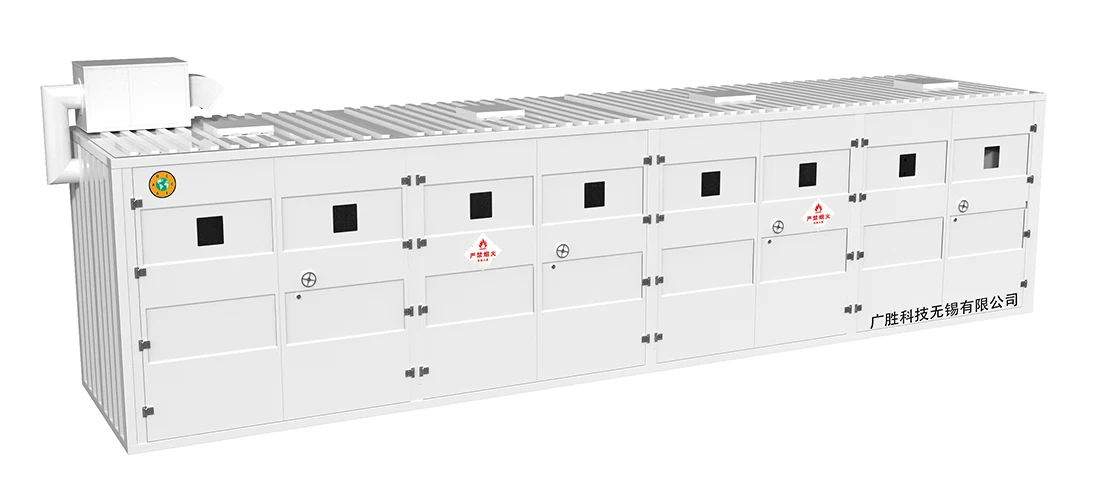

Өнім үлгісі

Өнімнің параметрлері

Gs-bug

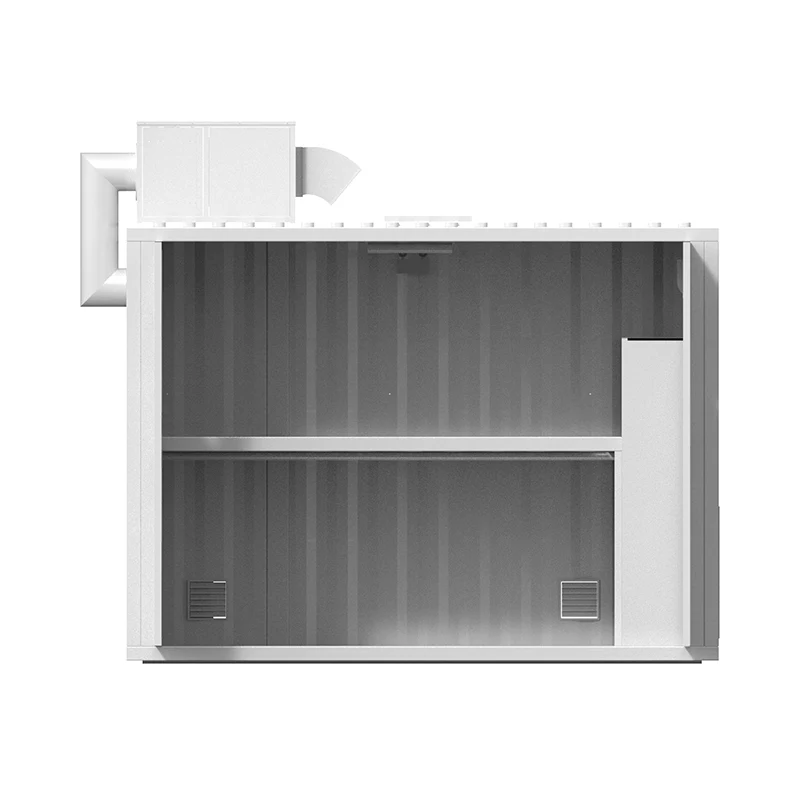

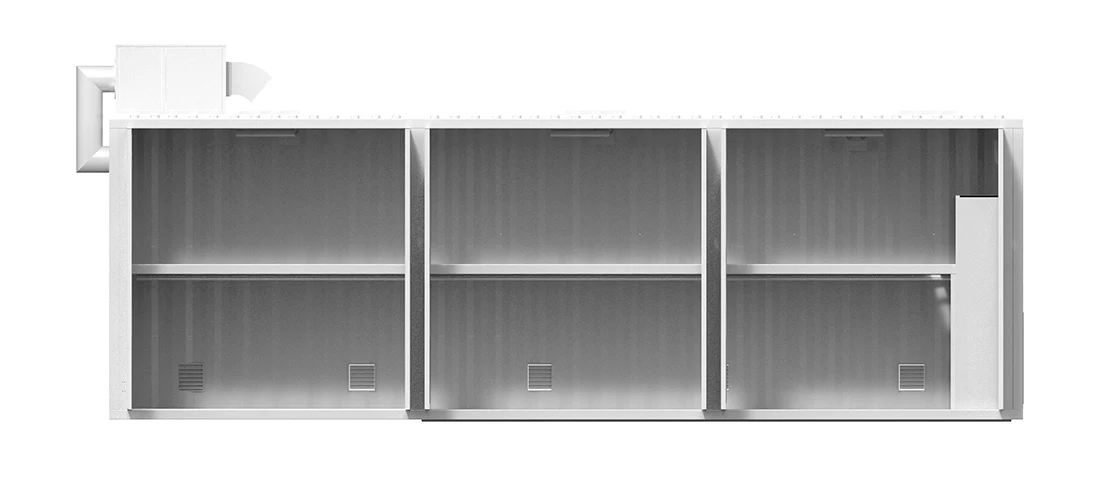

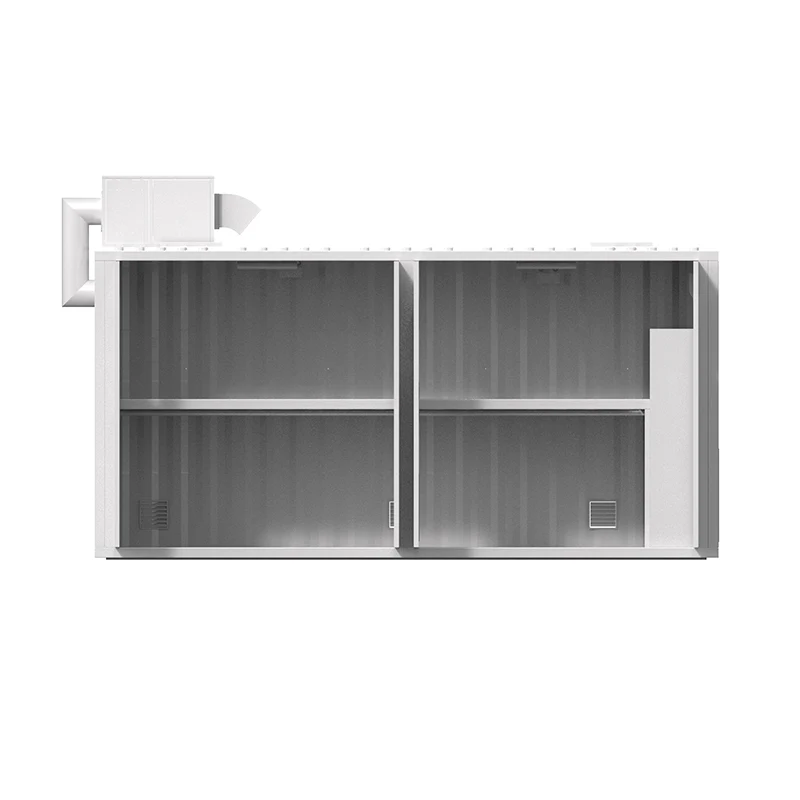

Басты Шкафтың өлшемдері (биіктігі, ені, ұзындығы)

H2800 * W3000 * L4000 мм

H2800 * W3000 * L6000 мм

H2800 * W3000 * L9000mm

H2800 * W3000 * L12000mm

Конфигурация: Өрт және ұрықтағы алдын-алу құрылғылары, су өткізбейтін қорғаныс құрылғылары, Жарылыс электр құрылғылары, өрттен қорғау жүйелері, найзағай Қорғаныс және антистатикалық құрылғылар, сұйық ағып кету қондырғылары, Температураны басқару жүйелері, шығарылатын жүйелер және т.б.

Шкаф Дене:

1. Шкаф корпусы екі қабатты құрылымымен шығарылған және Пластинаның бір қабатының қалыңдығы 2,0 мм-ге жетеді.

2. Кабинет Қабырғалық: шкаф қабырғасы жалпы рамалық құрылымға ие. Бірнеше шаршы түтік тіректер кабинет корпусының төменгі жағында орнатылады, ол шкафтың денесін тұрақты ұстауға арналған жүктеме арқалары.

3. 3 Есік: отқа төзімді және ұрлыққа қарсы есік.

4. Электрлік қорап: негізгі басқарудың сыртқы қабығы жасалды алюминий легірленген материал және эпоксидті шайырмен қапталған. Барлық құбырлар, Электр тізбегінің буындары және т.б. жарылудың алдын-алу үшін өңделеді.

5. Кабинет Төменгі жағында: шкафтың түбінің төменгі жағы - бұл білікті емес педаль және Ішкі жер ортасында сәл көлбеу үшін жасалған.

6. Шығару Жүйе: Жарылысқа қарсы сорғыш жанкүйерлер мәжбүрлі сору үшін қолданылады.

7. Температураны басқару жүйесі: жарылысқа қарсы кондиционер кондиционері шкаф корпусында орнатылған, ол сыртқы ортадан туындаған жоғары және төмен температураны реттей алады.

8. От Қорғау қондырғылары: шкафтың жоғарғы және екі жағы екі қабаттан жасалғанАуа-райыға төзімді болат отқа төзімді және жоғары температуралы токқа төзімді материалдар.

9. Жарылыс өткізбейтін электр құрылғылары: жарылысқа төзімді жарықтандыру шамдары шкаф ішінде орнатылған. Жарылысқа қарсы апаттық шамдарды орнату керек шкаф корпусының бөлімшесінде және жарылысқа қарсы апаттық шамдар бар конфигурацияланған.

10. Найзағайдан қорғау және анти-статикалық құрылғылар: найзағайдан қорғау құрылғысы жоғарғы жағында орнатылған. Найзағай болған кезде, ол жерге түседі босату үшін найзағайдан қорғау құрылғысы арқылы. Адам денесінің статикалық Электр энергиясын жою құрылғысы есікке қойылған. Статикалық түрту арқылы Есіктің, статикалық электр қуатын енгізу кезінде электр энергиясын жою құрылғысы Адам ағзасында жоюға болады.

11. Автоматты өрт сөндіру құрылғысы: HEPAFLUOROPOPOPANE құбырының түрі Өрт сөндіру тиімділігі жоғары, тез, тез Жылдамдық, үлкен қауіпсіздік коэффициенті және қауіпсіз және сенімді.

12. Фильтрация жүйесі: пайдаланылатын газды тазарту жүйесін орнату керек шкаф органы. Әр шкафтың денесі активтендірілген көміртегі жиынтығымен жабдықталған Қоршаған ортаны қорғау қорабы және фотокаталитикалық байланыстыру жүйесі жоғарғы жағында. Шығарылған газды тазарту жүйесі шкафқа қосылған құбырлар арқылы орган; Шығарылатын газды тазарту жүйесі алынып тасталуы мүмкін әр түрлі дәрежеде ластаушы заттар, соның ішінде құбылмалы химикаттар жиі қолданылады Диетил эфирі, толуол, хлорофор, ацетон, метанол сияқты мектептер, этанол, этил ацетаты, мұнай эфирі және т.б. Бұл улы және зиянды тазартады Шығарылған газдар және ауа ағынының біркелкі төгілуін қамтамасыз етіңіз.

13. Экологиялық мониторинг жүйесі: VOC, температура, ылғалдылықты бақылау, Желдету мәртебесі, аспаптар мен жабдықтар және т.б., қоршаған ортада, Экологиялық деректерді нақты уақыт режимінде көрсетіңіз және жазыңыз. Параметр болған кезде Индикаторлар белгіленген мәндерге жетеді, бақылау жүйесі а жібереді тұтынушыны назар аударуды еске салуға хабарлама; қоршаған ортаны бақылау Корпустың ішінде тәулігіне 24 сағат ішінде, ақпаратты суреттерден көрсетіңіз және сұйық кристалды экрандағы мәтіндер және жиынтық болған кезде дабыл беру мәндер асырылып, сорғыш жүйесімен байланыстырылады.

Табу Зондтар:

(1) Жанғыш газды зондтау

(2) Температура мен ылғалдылық зонд

(3) түтін Сенсор зонд, ішкі қауіпсіз және жарылысқа қарсы түрі

(4) сен зондалау

14.1 Интеллектуалды басқару жүйесі параметрлерді автоматты түрде және нақты анықтай алады басқару тақтасындағы әр сенсордың және нақты уақытылы көрсетіледі Ішкі температура, жанғыш газ концентрациясы сияқты параметрлер, Салыстырмалы ылғалдылық, пайдаланылған газ жүйесінің жұмыс күйі, дабыл күйі, Жарықтандыру және т.б. Жоғарыдағы параметрлер адам-машинада көрсетіледі шкаф корпусындағы интерфейс.

14.2 Жалпы арналы экологиялық бақылау жабдықтарымен жабдықталған: VOC қолдауы газды бақылау сенсорлары; Жабық газды бақылау сенсорларын қолдау; қолдау температура мен ылғалдылық сенсорлары.

14.3 Қашан Кабинеттің ішіндегі газдың концентрациясы қауіпсіздіктің 20% -30% құрайды Маңызды мән, бақылау жүйесі әр түрлі орындалады Жою шаралары. Мүмкін қауіп болған жағдайда басқару жүйесі болады Дыбыстық және визуалды дабылды іске қосыңыз, ал дабыл дыбысы 85-тен жоғары Қалааралық алдын-ала ескерту бере алатын декибелдер.

15. Қауіпсіздік Жапсырмалар, рефлексиялық ескерту белгілері: тозуға төзімді, су өткізбейтін, Коррозиялық, сызаттарға төзімді және түкір емес жапсырмалар
